石灰石—石膏法烟气脱硫技术

2018年 04月09日 11:52 次浏览

技术原理

石灰石-石膏湿法脱硫工艺采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌制成吸收浆液。塔釜吸收浆液通过循环泵送至塔内喷淋系统，吸收浆液与从下而上的烟气逆向对流充分接触，完成传热、传质及SO2的吸收过程。SO2与吸收浆液中的碳酸钙进行反应生产亚硫酸钙，亚硫酸钙被鼓入的空气氧化生成硫酸钙，硫酸钙结晶出副产物石膏。

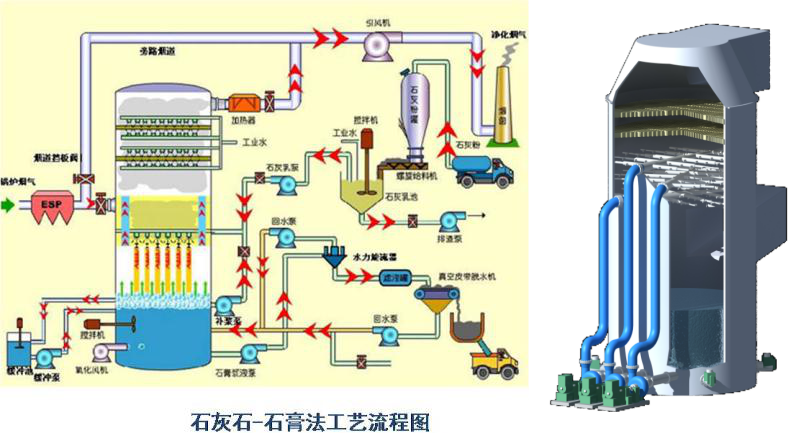

工艺流程

烟气经引风机进入吸收塔，与塔内吸收浆液反应，经脱水除雾后排放。吸收浆液采用内循环吸收方式，吸收SO2后流入塔釜，由循环泵从塔釜打到喷淋层上，在喷淋层被喷嘴雾化，并在重力作用下落回塔釜。脱硫剂制备采用连续制浆方式。外购脱硫剂由密封罐车送至石灰石储仓储存，储仓内的石灰石粉经给料机加入到石灰石浆液罐中，与工艺水搅拌混合配置成一定浓度的浆液。吸收塔底部鼓入空气对脱硫中间产物亚硫酸钙进行强制氧化，保证吸收塔中石膏品质。脱硫石膏浆液经石膏泵送至石膏旋流站，经过真空皮带过滤后，滤液回脱硫系统利用，石膏运至业主堆场。

技术特点

·工艺技术成熟，装置运行可靠性高
·脱硫效率高，可达90%以上
·脱硫剂来源广，运行成本相对较低
·适用于电厂、钢铁冶金脱硫

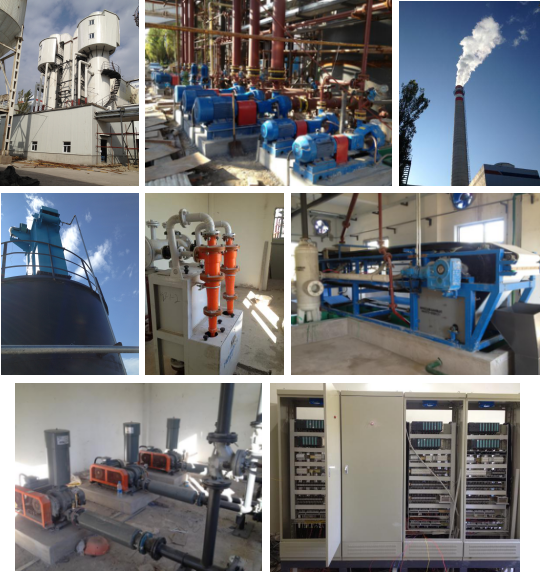

施工图例
